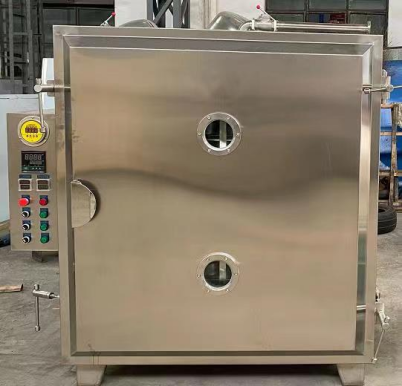

Квадратная вакуумная сушилка FZG-72 из китая
1.Использование продукта Подходит для испытаний на термостойкость, влагостойкость, устойчивость к сухости , на адаптивность к высоким и низким температурам, на постоянную низкую температуру и хранение электронных и электротехнических изделий, обработки поверхностей , приборов и счетчиков, пластмасс , металлургии и т. д .; он особенно подходит для испытаний на адаптивность к высоким и низким температурам оптического волокна, кристаллов, прецизионных индукторов , обработки поверхности, печатных плат, ЖК-дисплеев и других изделий ; это также оборудование для проверки надежности в технике контроля качества. Он также подходит для различных бюро по контролю качества, научно-исследовательских институтов, колледжей и университетов для проверки производительности и качества продукции.
2. Характеристики конструкции оборудования
2.1Материалы коробчатой конструкции Система управления Противовзрывной шкаф управления , взрывозащищенная система.
Материал внешней коробки Внешняя оболочка коробки изготовлена из высококачественной нержавеющей стали. Толщина: 2,0 мм
Материал подкладки Изготовлен из высококачественной нержавеющей стали марки 304 толщиной 8,0 мм.
Дверные замки В конструкции используется дверной замок с двойной пряжкой, который прост в использовании.
Изоляционный слой Толщина изоляционного слоя составляет 100 мм, изоляционный материал заполнен огнеупорной волокнистой ватой из алюмосиликата, внутренняя армирующая облицовка выполнена из стального швеллера национального стандарта 10 # , сварена в форме колодца с высокой прочностью и не деформируется при работе в условиях высокой температуры и вакуума.
Дверь Смотровое окно изготовлено из закаленного вакуумным способом стекла, дверной замок эргономичен , а дверная рама уплотнена специальной уплотнительной лентой из силиконовой резины, устойчивой к высоким и низким температурам.
Противень для выпечки 72 шт. Размеры стандартной перфорационной пластины составляют 640 × 460 × 45. Материал: нержавеющая сталь 304, толщина 0,7 мм
2.2 Конфигурация вакуумной системы
Вакуумная печь оснащена электроконтактным вакуумметром, который может автоматически запускать уровень вакуума. Оснащен двумя смотровыми стеклами для наблюдения за процессом сушки материалов в ящике.
Также оснащен водокольцевым взрывозащищенным вакуумным насосом SKA-5111. Мощность составляет 5,5 кВт, скорость откачки — 15 литров в секунду,
перед вакуумным насосом установлен набор вакуумных контейнеров . Вакуумный контейнер изготовлен из листа 304 толщиной 3 мм и прокатан . Верхнее и нижнее отверстия выполнены из фланцев толщиной 10 мм, что удобно для очистки вакуумного контейнера. При запуске вакуумного насоса происходит его буферизация и охлаждение, если температура в печи слишком высокая. В то же время это может лучше защитить стабильную работу вакуумного насоса и продлить срок его службы. Оборудован циркуляционным баком холодной воды для вакуумной печи объемом 0,8 м3 , изготовленным из листовой нержавеющей стали 3042Bδ1,2 мм. Резервуар для воды имеет функцию автоматической подачи воды для пополнения циркулирующей воды, то есть для обеспечения достаточного количества воды в резервуаре для воды, чтобы температура воды не была высокой. Обеспечьте длительное использование вакуумного насоса.
2.3 Конфигурация и описание электроотопления 1 Верхняя часть коробки имеет полуэллиптическую форму, а четыре угла закруглены. При нагревании температура в коробке становится ровной и однородной, что устраняет недостаток оригинальной квадратной вакуумной печи, заключающийся в том, что противень с материалами наверху нелегко высушить. В то же время водяной пар, образующийся при су
шке материалов, удобно стекать в нижнюю часть коробки по обеим сторонам и выводить из коробки через сливное отверстие.
При уборке пылесосом часть воды возвращается обратно, что влияет на качество и эффективность высушенного материала. Вакуумный порт расположен сзади и сбоку коробки, чтобы предотвратить попадание воды из вакуумного насоса в поддон для сушки с материалом. Улучшает качество и скорость сушки материалов.
Между противнем и змеевиком для рассеивания тепла имеется зазор 5–8 мм, выполненный в виде направляющей. Это решает проблему, связанную с тем, что материал легко сгорает или обгорает в точке контакта между нижней частью сушильной плиты и змеевиком рассеивания тепла в процессе сушки.
Для размещения противней предусмотрено 12 ярусов противней, по 2 противня на каждом ярусе, всего 24 противня. Противни имеют размер 1280 × 1370 × 45 (мм) и изготовлены вручную.
коробки имеет центральную крестообразную вогнутую форму, а сточные воды отводятся снаружи коробки через нижнее сливное отверстие. После открытия дверцы шкафа внутренняя сушильная стойка для отвода тепла изготовлена из направляющих из нержавеющей стали 304, пластин из нержавеющей стали и нескольких нагревательных трубок из нержавеющей стали в форме буквы «W». Нагревательные трубки разделены на 12 слоев, мощность каждого слоя нагревательных трубок составляет 500 Вт. Всего 6 кВт.
3. Из утолщенных квадратных труб из нержавеющей стали сечением 30X30 изготовлена сушильная стойка вакуумной печи, а под сушильной стойкой закреплено несколько нагревательных трубок из нержавеющей стали в форме буквы «W». Пластина из нержавеющей стали толщиной δ1,5 мм изогнута в виде направляющей для противня и закреплена над решеткой для выпечки, что облегчает перемещение противня и равномерно распределяет тепло. Это решает проблему, связанную с тем, что материал легко сгорает или обгорает в точке контакта между нижней частью сушильной плиты и змеевиком рассеивания тепла в процессе сушки.
Нагревательная трубка типа «W» имеет параллельный колпачок, а клемма выведена на заднюю часть коробки. Убедитесь, что внешнее соединение не контактирует с материалом в коробке, чтобы предотвратить коррозию, и установите защитный кожух электропроводки из нержавеющей стали δ1,5 мм. Дно коробки также имеет полуэллиптическую форму, благодаря чему капли воды, образующиеся в процессе сушки материала, могут полностью стекать в среднюю часть и выливаться за пределы коробки через нижнее сливное отверстие, тем самым повышая эффективность сушки (нижнее сливное отверстие имеет диаметр DN32 мм).
